Przeguby precyzyjne i wały przegubowe precyzyjne do 4000 obr/min

Precyzyjne przeguby i wały przegubowe precyzyjne

 Przeguby precyzyjne Cardana służą do połączenia dwóch wałów względem siebie ustawionych pod kątem lub w osi oraz przenoszenia momentu obrotowego w zakresie do1000obr/min typ E i w zakresie nawet do 4000 obr/min, typ H. Są również wykonania precyzyjnych wałów Cardana do 5000obr/min - na zapytanie. Przeguby precyzyjne Kardana przenoszą moment obrotowy na krzyżakach bezluzowo. Wały przegubowe  Kardana i przeguby precyzyjne Kardana to często niezastąpiony element połączenia wałów przesuniętych względem siebie promieniowo.

 Wykonanie precyzyjnych przegubów Kardana:

- stal zwykła,

- stal nierdzewna (specjalne wykonanie na zapytanie).

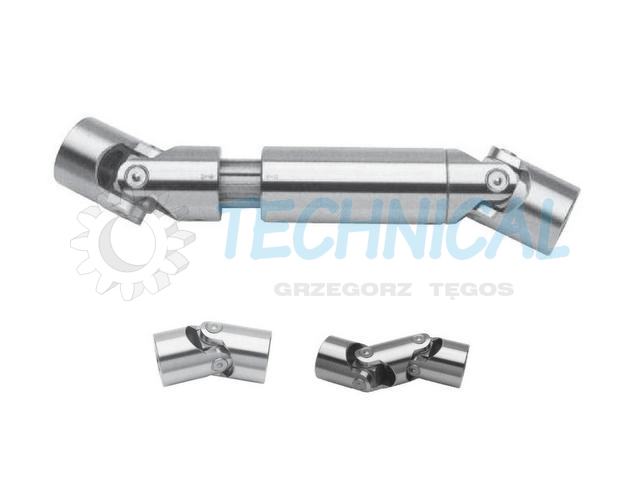

 Precyzyjne przeguby Kardana i wały przegubowe precyzyjne Kardana występują jako:

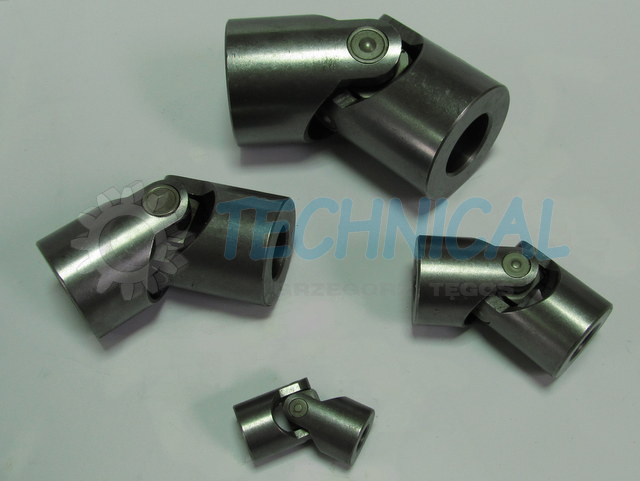

- przegub precyzyjny Cardana pojedynczo łamany, typ E lub H

- przegub precyzyjny Cardana pojedynczo łamany z szybkozłączką typ ER i HR

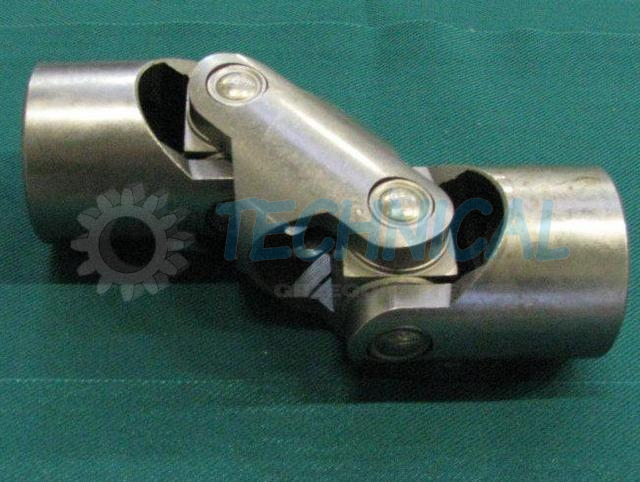

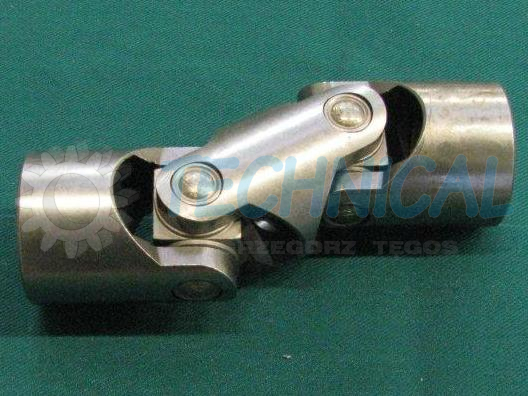

- przegub precyzyjny Cardana podwójnie łamany ED lub HD

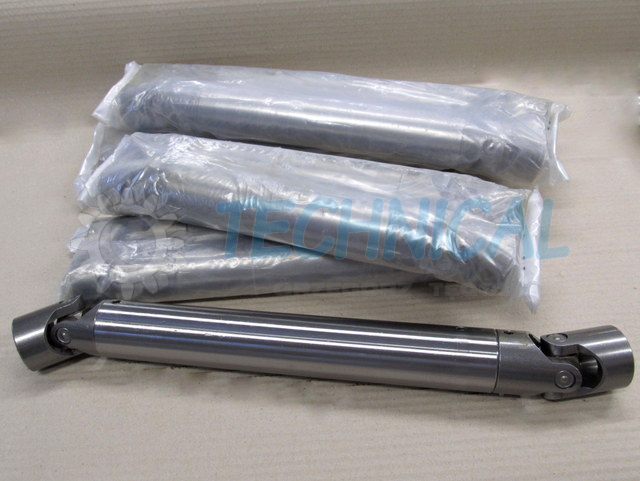

- wał przegubowy precyzyjny Cardana rozsuwny ze zmienną długością typy EA i HA

 Przeguby precyzyjne Cardana mogą też zostać wykonane ze stali nierdzewnej, dzięki czemu znajdują zastosowanie w instalacjach, które mają kontakt z żywnością oraz w środowiskach agresywnych chemicznie.

 Charakterystyka precyzyjnych przegubów i wałów Cardana Kardana:

- kompensacja zmiany położenia łączonych wałów;

- tworzą układ równobieżny – tzn. prędkości obrotowe wału czynnego jak i wału biernego są sobie równe- wał Cardana (wał pośredni) - obraca się ze tą samą prędkością obrotową.

- maxymalny kąt pracy to 45º dla wałów Cardana E , H - pojedynczych łamanych i 90º dla wałów ED , HD - podwójnie łamanych.

- maxymalna prędkość to 1000 obr/min dla typu E, podczas gdy dla typu H do 4000 obr/min.

Zastosowanie precyzyjnych przegubów Kardana i precyzyjnych przegubowych wałów Kardana:

- przeguby Cardana służą do łączenia wirujących wałów urządzeń, których osie przecinają się pod kątem lub są równoległe

- przeguby Cardana do kompensacji rozsuwu wałów napędowego i napędzanego

WAŻNE!: Wartości przedstawione na wykresach mają jedynie charakter informacyjny i odnoszą się tylko do pojedynczych połączeń - przeguby precyzyjne pojedynczo łamane. Wybierając precyzyjny przegub podwójne łamany, należy wziąć pod uwagę, że może on przenosić moment obrotowy o około 10% mniejszy niż przeguby pojedyncze o tym samym rozmiarze. Każde zastosowanie ma swoją własną charakterystykę ruchu, taką jak: obciążenia udarowe, ruch rewersyjny, masy połączone, rodzaj rozruchu, obecność elastycznych połączeń, częstości zatrzymań i startów itp., które użytkownik musi wziąć pod uwagę przy wyborze przegubu precyzyjnego cardanowego.
